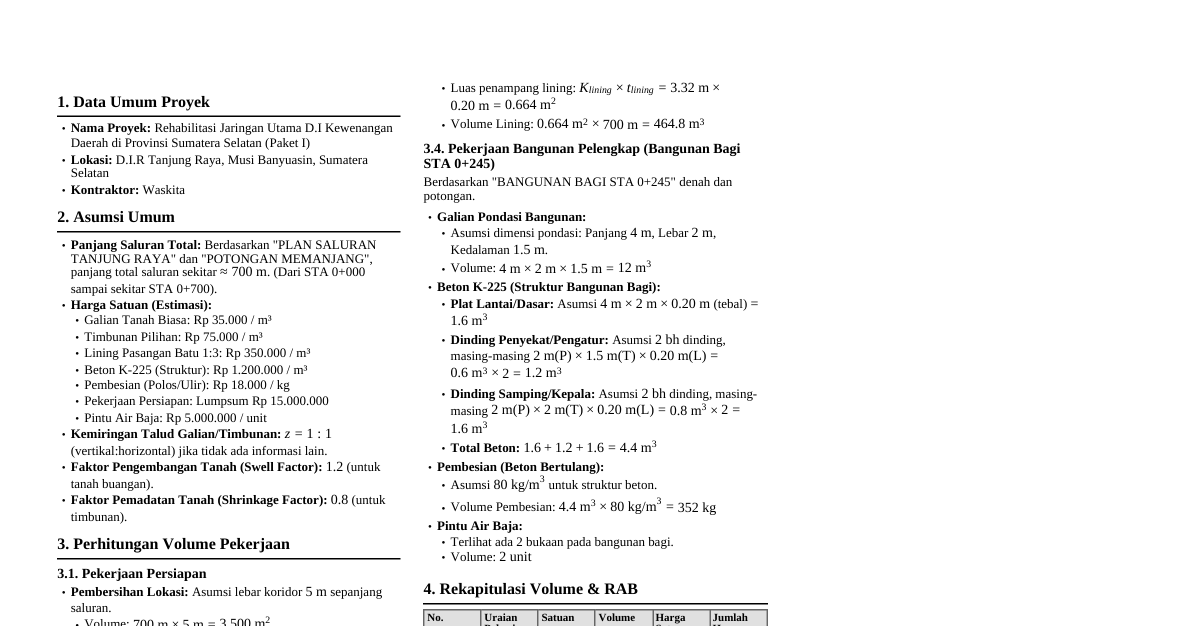

Perhitungan Volume & RAB Bangunan Irigas

Cheatsheet Content

1. Pendahuluan Cheatsheet ini menyajikan metode perhitungan volume dan perkiraan Rencana Anggaran Biaya (RAB) untuk pekerjaan rehabilitasi jaringan utama D.I. Kewenangan Daerah di Provinsi Sumatera Selatan (Paket I), khususnya untuk Bangunan Bagi D.I.R Tanjung Raya . Perhitungan didasarkan pada dimensi yang tertera pada shop drawing yang disediakan. Harga satuan material dan upah adalah perkiraan dan perlu disesuaikan dengan harga pasar lokal. 2. Asumsi Umum Jenis Beton: K.175 (sesuai gambar) – untuk struktur utama. Lantai Kerja: Tebal 5 cm. Beton Siklop: Komposisi 60% beton dan 40% batu belah (sesuai gambar). Tulangan: Baja tulangan ulir D10-150 (jarak 150mm untuk diameter 10mm) dan polos Ø8-150/Ø10-150 (sesuai gambar). Satuan: Meter (m) untuk panjang, meter persegi ($m^2$) untuk luas, meter kubik ($m^3$) untuk volume. 3. Perhitungan Volume Bangunan Bagi (Utama) 3.1. Bak Penampung (Reservoir) Dimensi Umum (Denah): Panjang Luar: $2.00 \text{ m}$ Lebar Luar: $2.00 \text{ m}$ Tebal Dinding: $0.15 \text{ m}$ (terkadang ada $0.125 \text{ m}$ tergantung sisi, kita ambil rata-rata $0.15 \text{ m}$ untuk perhitungan awal) Panjang Dalam: $2.00 - 2 \times 0.15 = 1.70 \text{ m}$ Lebar Dalam: $2.00 - 2 \times 0.15 = 1.70 \text{ m}$ Tinggi Struktur: Dari Potongan A-A/B-B: Tinggi total bak sekitar $1.45 \text{ m}$ (dari dasar pondasi ke top dinding). Tebal Lantai Bak: diasumsikan $0.15 \text{ m}$ (berdasarkan tebal pondasi yang terlihat di potongan). Volume Beton K.175 (Bak Penampung): Dinding Bak: Panjang keliling tengah: $(2.00 + 1.70) \times 2 / 2 = 3.70 \text{ m}$ (rata-rata) Panjang total dinding: $2 \times (2.00) + 2 \times (1.70) = 7.40 \text{ m}$ (lebih akurat jika dihitung per sisi) Tinggi dinding: $1.45 - 0.15 = 1.30 \text{ m}$ Volume Dinding: $2 \times (2.00 \times 0.15 \times 1.30) + 2 \times (1.70 \times 0.15 \times 1.30) = 0.78 + 0.663 = 1.443 \text{ m}^3$ Lantai Bak: $2.00 \text{ m} \times 2.00 \text{ m} \times 0.15 \text{ m} = 0.60 \text{ m}^3$ Total Volume Beton Bak Penampung: $1.443 + 0.60 = 2.043 \text{ m}^3$ Volume Lantai Kerja (t=5cm): Area dasar bak: $2.00 \text{ m} \times 2.00 \text{ m} = 4.00 \text{ m}^2$ Volume Lantai Kerja: $4.00 \text{ m}^2 \times 0.05 \text{ m} = 0.20 \text{ m}^3$ Tulangan (Estimasi Berat): D10-150 (dinding & lantai): Panjang tulangan per meter persegi sekitar $2 \times (1/0.15) \times 10 \text{ mm} = 13.33 \text{ m/m}^2$. Berat $10 \text{ mm}$ sekitar $0.617 \text{ kg/m}$. Total panjang tulangan ($D10$) di bak penampung (estimasi kasar): Dinding: Keliling tengah $7.40 \text{ m}$. Tinggi $1.30 \text{ m}$. Horizontal: $7.40 \text{ m} \times (1.30/0.15) \approx 64.26 \text{ m}$ Vertikal: $7.40 \text{ m} \times (1.30/0.15) \approx 64.26 \text{ m}$ Lantai: $2.00 \text{ m} \times (2.00/0.15) + 2.00 \text{ m} \times (2.00/0.15) \approx 26.67 + 26.67 = 53.34 \text{ m}$ Total panjang D10: $64.26 + 64.26 + 53.34 = 181.86 \text{ m}$ Berat Tulangan D10: $181.86 \text{ m} \times 0.617 \text{ kg/m} = 112.24 \text{ kg}$ 3.2. Saluran Pembawa dari Bak Penampung Dimensi Saluran: Lebar dalam: $0.80 \text{ m}$ Tinggi dinding: $0.80 \text{ m}$ Tebal dinding: $0.15 \text{ m}$ Tebal lantai: $0.15 \text{ m}$ Panjang total saluran pembawa: $8.20 \text{ m}$ (dari Site Plan, tidak termasuk bak penampung) Volume Beton K.175 (Saluran Pembawa): Lantai: $8.20 \text{ m} \times (0.80 + 2 \times 0.15) \text{ m} \times 0.15 \text{ m} = 8.20 \text{ m} \times 1.10 \text{ m} \times 0.15 \text{ m} = 1.353 \text{ m}^3$ Dinding (kiri & kanan): $2 \times (8.20 \text{ m} \times 0.15 \text{ m} \times 0.80 \text{ m}) = 2 \times 0.984 = 1.968 \text{ m}^3$ Total Volume Beton Saluran Pembawa: $1.353 + 1.968 = 3.321 \text{ m}^3$ Volume Lantai Kerja (t=5cm): Area dasar saluran: $8.20 \text{ m} \times (0.80 + 2 \times 0.15) \text{ m} = 8.20 \text{ m} \times 1.10 \text{ m} = 9.02 \text{ m}^2$ Volume Lantai Kerja: $9.02 \text{ m}^2 \times 0.05 \text{ m} = 0.451 \text{ m}^3$ Tulangan (Estimasi Berat): D10-150 (dinding & lantai): Lantai: $8.20 \text{ m} \times (1.10/0.15) + (1.10) \text{ m} \times (8.20/0.15) \approx 60.0 + 60.0 = 120 \text{ m}$ Dinding: $2 \times (8.20 \text{ m} \times (0.80/0.15)) + 2 \times (0.80 \text{ m} \times (8.20/0.15)) \approx 87.46 + 87.46 = 174.92 \text{ m}$ Total panjang D10: $120 + 174.92 = 294.92 \text{ m}$ Berat Tulangan D10: $294.92 \text{ m} \times 0.617 \text{ kg/m} = 182.02 \text{ kg}$ 3.3. Bangunan Bagi (Persimpangan Saluran) Dimensi Umum (Denah): Ukuran kotak tengah: $1.00 \text{ m} \times 1.00 \text{ m}$ Tebal dinding: $0.15 \text{ m}$ Tinggi struktur: Asumsi sama dengan saluran pembawa, $0.80 \text{ m}$ (tinggi dinding) dan $0.15 \text{ m}$ (tebal lantai). Saluran Cabang (4 arah): Lebar dalam: $0.80 \text{ m}$ (untuk dua cabang utama) dan $0.40 \text{ m}$ (untuk dua cabang samping, asumsi dari potongan E-E, F-F, G-G, H-H, I-I, J-J, K-K, L-L) Tebal dinding: $0.15 \text{ m}$ Tinggi dinding: bervariasi, antara $0.68 \text{ m}$ hingga $0.80 \text{ m}$. Kita ambil $0.80 \text{ m}$ untuk perhitungan awal. Volume Beton K.175 (Bangunan Bagi & Saluran Cabang): Kotak Tengah: Dinding: $4 \times (1.00 \text{ m} \times 0.15 \text{ m} \times 0.80 \text{ m}) = 0.48 \text{ m}^3$ Lantai: $1.00 \text{ m} \times 1.00 \text{ m} \times 0.15 \text{ m} = 0.15 \text{ m}^3$ Total kotak tengah: $0.48 + 0.15 = 0.63 \text{ m}^3$ Saluran Cabang (Perkiraan rata-rata panjang $1.5 \text{ m}$ per cabang dari Site Plan): 2 Saluran Lebar $0.80 \text{ m}$: $2 \times (1.5 \text{ m} \times (0.80+2 \times 0.15) \times 0.15 + 2 \times 1.5 \text{ m} \times 0.15 \times 0.80) = 2 \times (0.2475 + 0.36) = 2 \times 0.6075 = 1.215 \text{ m}^3$ 2 Saluran Lebar $0.40 \text{ m}$: $2 \times (1.5 \text{ m} \times (0.40+2 \times 0.15) \times 0.15 + 2 \times 1.5 \text{ m} \times 0.15 \times 0.80) = 2 \times (0.1575 + 0.36) = 2 \times 0.5175 = 1.035 \text{ m}^3$ Total Saluran Cabang: $1.215 + 1.035 = 2.25 \text{ m}^3$ Total Volume Beton Bangunan Bagi: $0.63 + 2.25 = 2.88 \text{ m}^3$ Volume Lantai Kerja (t=5cm): Area dasar kotak tengah: $1.00 \text{ m} \times 1.00 \text{ m} = 1.00 \text{ m}^2$ Area dasar saluran cabang: $2 \times (1.5 \text{ m} \times 1.10 \text{ m}) + 2 \times (1.5 \text{ m} \times 0.70 \text{ m}) = 3.3 + 2.1 = 5.4 \text{ m}^2$ Total Area Lantai Kerja: $1.00 + 5.4 = 6.4 \text{ m}^2$ Volume Lantai Kerja: $6.4 \text{ m}^2 \times 0.05 \text{ m} = 0.32 \text{ m}^3$ Volume Beton Siklop (Pondasi/Tanggul Samping): Dari potongan E-E, I-I, L-L: terlihat pondasi/tanggul samping dengan dimensi bervariasi. Asumsi rata-rata penampang trapesium: Lebar atas $0.15-0.20 \text{ m}$, lebar bawah $0.40-0.50 \text{ m}$, tinggi $0.70-0.80 \text{ m}$. Rata-rata penampang: $(0.20+0.40)/2 \times 0.75 = 0.225 \text{ m}^2$. Total panjang keliling tanggul samping (estimasi dari Site Plan, sekitar $20 \text{ m}$): $20 \text{ m} \times 0.225 \text{ m}^2 = 4.5 \text{ m}^3$. Volume Beton Siklop: $4.5 \text{ m}^3$ Tulangan (Estimasi Berat): D10-150: Perkiraan total panjang tulangan untuk bangunan bagi dan saluran cabang (asumsi sekitar 70% dari saluran pembawa karena lebih kompleks tapi lebih pendek): $294.92 \text{ m} \times 0.7 = 206.44 \text{ m}$. Berat Tulangan D10: $206.44 \text{ m} \times 0.617 \text{ kg/m} = 127.39 \text{ kg}$ Ø8-150 (jika ada): Perkiraan $50 \text{ m} \times 0.395 \text{ kg/m} = 19.75 \text{ kg}$ Pintu Air: Jumlah: 4 unit (terlihat dari denah bangunan bagi). Tipe: Pintu Air Pembawa L=0.4 (2 unit) dan L=0.5 (2 unit). 4. Rekapitulasi Volume Material Utama Jenis Pekerjaan Satuan Volume Galian Tanah $m^3$ (Diperlukan perhitungan detail dari elevasi, estimasi $10 \text{ m}^3$) Urugan Kembali $m^3$ (Diperlukan perhitungan detail dari elevasi, estimasi $5 \text{ m}^3$) Beton K.175 (Struktur) $m^3$ $2.043 (\text{Bak}) + 3.321 (\text{Saluran}) + 2.88 (\text{Bangunan Bagi}) = 8.244 \text{ m}^3$ Lantai Kerja (Beton t=5cm) $m^3$ $0.20 (\text{Bak}) + 0.451 (\text{Saluran}) + 0.32 (\text{Bangunan Bagi}) = 0.971 \text{ m}^3$ Beton Siklop (60% Beton, 40% Batu Belah) $m^3$ $4.5 \text{ m}^3$ Besi Tulangan D10 kg $112.24 (\text{Bak}) + 182.02 (\text{Saluran}) + 127.39 (\text{Bangunan Bagi}) = 421.65 \text{ kg}$ Besi Tulangan Ø8 kg $19.75 \text{ kg}$ Pintu Air Pembawa L=0.4 unit 2 unit Pintu Air Pembawa L=0.5 unit 2 unit 5. Rencana Anggaran Biaya (RAB) - Estimasi 5.1. Harga Satuan Material & Upah (Contoh, perlu disesuaikan) Jenis Item Satuan Harga Satuan (Rp) Pekerja OH 120,000 Tukang Batu/Kayu/Besi OH 150,000 Kepala Tukang OH 180,000 Mandor OH 200,000 Semen Portland kg 1,500 Pasir Beton $m^3$ 250,000 Kerikil/Split $m^3$ 270,000 Batu Belah $m^3$ 200,000 Besi Tulangan D10 kg 18,000 Besi Tulangan Ø8 kg 18,000 Kawat Bendrat kg 25,000 Papan Bekisting $m^3$ 2,500,000 Paku kg 20,000 Pintu Air Pembawa L=0.4 unit 5,000,000 Pintu Air Pembawa L=0.5 unit 6,000,000 5.2. Perkiraan RAB per Item Pekerjaan (Perhitungan ini memerlukan Analisa Harga Satuan Pekerjaan (AHSP) yang detail untuk setiap jenis pekerjaan. Berikut adalah estimasi kasar berdasarkan volume di atas dan harga satuan contoh.) Pekerjaan Galian dan Urugan Tanah: Galian Tanah (manual): $10 \text{ m}^3 \times \text{AHSP Galian/m}^3 \approx 10 \times 100,000 = \text{Rp } 1,000,000$ Urugan Kembali (manual): $5 \text{ m}^3 \times \text{AHSP Urugan/m}^3 \approx 5 \times 50,000 = \text{Rp } 250,000$ Pekerjaan Beton K.175 (Struktur): Volume: $8.244 \text{ m}^3$ AHSP Beton K.175 (material + upah + bekisting): Estimasi Rp 1,500,000 - Rp 2,000,000 per $m^3$. Total: $8.244 \text{ m}^3 \times 1,800,000 \text{ Rp/m}^3 \approx \text{Rp } 14,839,200$ Pekerjaan Lantai Kerja (t=5cm): Volume: $0.971 \text{ m}^3$ AHSP Lantai Kerja: Estimasi Rp 1,000,000 - Rp 1,200,000 per $m^3$. Total: $0.971 \text{ m}^3 \times 1,100,000 \text{ Rp/m}^3 \approx \text{Rp } 1,068,100$ Pekerjaan Beton Siklop: Volume: $4.5 \text{ m}^3$ AHSP Beton Siklop: Estimasi Rp 1,200,000 - Rp 1,500,000 per $m^3$ (lebih murah dari beton K.175 karena ada batu belah). Total: $4.5 \text{ m}^3 \times 1,300,000 \text{ Rp/m}^3 \approx \text{Rp } 5,850,000$ Pekerjaan Pembesian: Besi Tulangan D10: $421.65 \text{ kg} \times 18,000 \text{ Rp/kg} = \text{Rp } 7,589,700$ Besi Tulangan Ø8: $19.75 \text{ kg} \times 18,000 \text{ Rp/kg} = \text{Rp } 355,500$ Upah Pembesian: Estimasi 20% dari harga material besi = $\text{Rp } (7,589,700 + 355,500) \times 0.20 = \text{Rp } 1,588,040$ Kawat Bendrat: Estimasi $5 \text{ kg} \times 25,000 \text{ Rp/kg} = \text{Rp } 125,000$ Total Pembesian: $\text{Rp } 7,589,700 + 355,500 + 1,588,040 + 125,000 = \text{Rp } 9,658,240$ Pekerjaan Pemasangan Pintu Air: Pintu Air Pembawa L=0.4: $2 \text{ unit} \times 5,000,000 \text{ Rp/unit} = \text{Rp } 10,000,000$ Pintu Air Pembawa L=0.5: $2 \text{ unit} \times 6,000,000 \text{ Rp/unit} = \text{Rp } 12,000,000$ Total Pintu Air: $\text{Rp } 10,000,000 + 12,000,000 = \text{Rp } 22,000,000$ 5.3. Total Estimasi RAB Total Pekerjaan Fisik (Estimasi): Galian & Urugan: $\text{Rp } 1,250,000$ Beton K.175: $\text{Rp } 14,839,200$ Lantai Kerja: $\text{Rp } 1,068,100$ Beton Siklop: $\text{Rp } 5,850,000$ Pembesian: $\text{Rp } 9,658,240$ Pintu Air: $\text{Rp } 22,000,000$ Subtotal: $\text{Rp } 1,250,000 + 14,839,200 + 1,068,100 + 5,850,000 + 9,658,240 + 22,000,000 = \text{Rp } 54,665,540$ Biaya Overhead & Keuntungan (misal 15%): $54,665,540 \times 0.15 = \text{Rp } 8,200,000$ Pajak (PPN 11%): $(54,665,540 + 8,200,000) \times 0.11 = \text{Rp } 6,915,200$ TOTAL ESTIMASI RAB KESELURUHAN: $\text{Rp } 54,665,540 + 8,200,000 + 6,915,200 = \text{Rp } 69,780,740$ 6. Catatan Penting Perhitungan ini bersifat estimasi kasar . Untuk RAB yang akurat, diperlukan: Detail AHSP yang sesuai dengan standar dan lokasi proyek. Survei harga material dan upah terkini di lokasi proyek. Perhitungan volume galian/urugan yang lebih tepat berdasarkan elevasi tanah eksisting dan rencana. Perhitungan bekisting yang lebih detail (luas permukaan yang kontak dengan beton). Detail berat tulangan per elemen struktur. Gambar tidak menunjukkan detail pekerjaan persiapan, pembersihan, atau pekerjaan finishing lainnya. Dimensi yang tidak jelas pada gambar diambil asumsi berdasarkan standar umum atau dimensi terdekat.
