RAB & Volume Irigasi Tanjung Raya

Cheatsheet Content

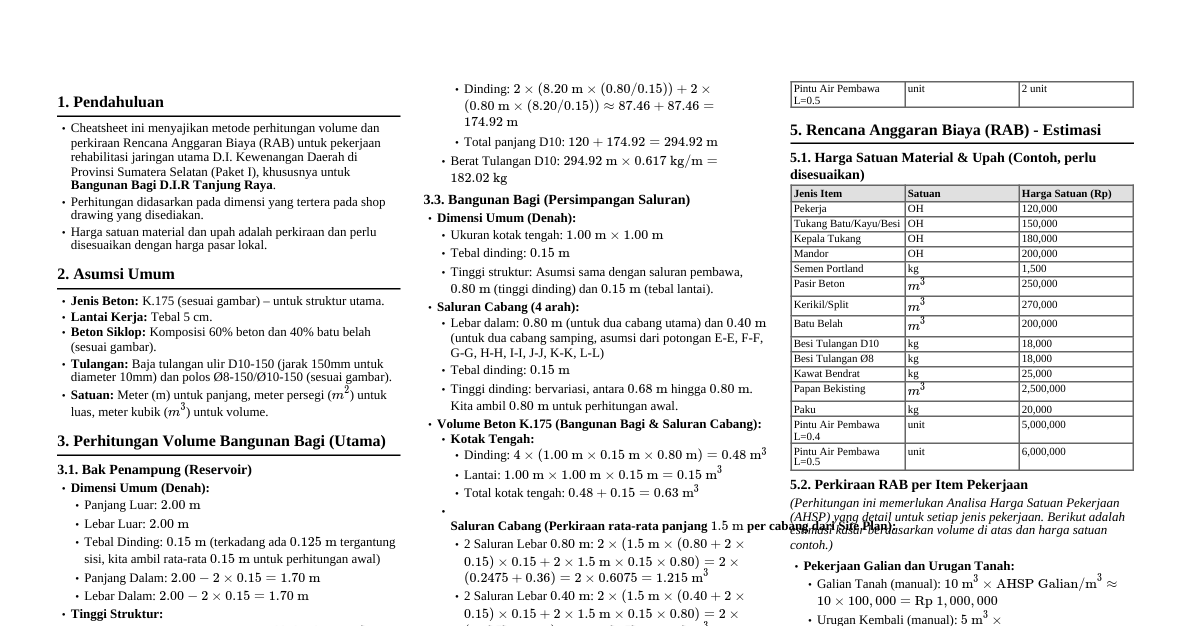

1. Data Umum Proyek Nama Proyek: Rehabilitasi Jaringan Utama D.I Kewenangan Daerah di Provinsi Sumatera Selatan (Paket I) Lokasi: D.I.R Tanjung Raya, Musi Banyuasin, Sumatera Selatan Kontraktor: Waskita 2. Asumsi Umum Panjang Saluran Total: Berdasarkan "PLAN SALURAN TANJUNG RAYA" dan "POTONGAN MEMANJANG", panjang total saluran sekitar $\approx 700 \text{ m}$. (Dari STA 0+000 sampai sekitar STA 0+700). Harga Satuan (Estimasi): Galian Tanah Biasa: Rp 35.000 / m³ Timbunan Pilihan: Rp 75.000 / m³ Lining Pasangan Batu 1:3: Rp 350.000 / m³ Beton K-225 (Struktur): Rp 1.200.000 / m³ Pembesian (Polos/Ulir): Rp 18.000 / kg Pekerjaan Persiapan: Lumpsum Rp 15.000.000 Pintu Air Baja: Rp 5.000.000 / unit Kemiringan Talud Galian/Timbunan: $z = 1:1$ (vertikal:horizontal) jika tidak ada informasi lain. Faktor Pengembangan Tanah (Swell Factor): $1.2$ (untuk tanah buangan). Faktor Pemadatan Tanah (Shrinkage Factor): $0.8$ (untuk timbunan). 3. Perhitungan Volume Pekerjaan 3.1. Pekerjaan Persiapan Pembersihan Lokasi: Asumsi lebar koridor $5 \text{ m}$ sepanjang saluran. Volume: $700 \text{ m} \times 5 \text{ m} = 3.500 \text{ m}^2$ Pengukuran & Pemasangan Bowplank: Volume: $700 \text{ m}$ (panjang saluran) Mobilisasi & Demobilisasi: 1 Ls 3.2. Pekerjaan Tanah (Saluran) Menggunakan data dari "POTONGAN MEMANJANG" dan "DESAIN GALIAN". Galian Tanah Saluran: Ambil rata-rata penampang galian dari "DESAIN GALIAN". Tinggi galian bervariasi. Contoh penampang galian (trapesium): Lebar dasar galian ($B_{galian}$): Asumsi $0.5 \text{ m}$ (dari potongan melintang) Kemiringan talud galian ($z$): $1:1$ Rata-rata tinggi galian ($H_{galian}$): Dari potongan memanjang, Elevasi Eksisting - Elevasi Dasar Saluran Rencana. Ambil rata-rata $H_{galian} \approx 1.0 \text{ m}$ (bervariasi dari $0.5 \text{ m}$ hingga $1.5 \text{ m}$ lebih). Luas Penampang Galian ($A_{galian}$): $B_{galian} \cdot H_{galian} + z \cdot H_{galian}^2$ $A_{galian} = (0.5 \text{ m} \times 1.0 \text{ m}) + (1 \times (1.0 \text{ m})^2) = 0.5 + 1.0 = 1.5 \text{ m}^2$ Volume Galian: $A_{galian} \times \text{Panjang Saluran}$ Volume: $1.5 \text{ m}^2 \times 700 \text{ m} = 1.050 \text{ m}^3$ Timbunan Tanah (untuk membentuk tanggul/revitalisasi): Asumsi ada timbunan rata-rata di sisi saluran. Misal, tinggi timbunan $0.5 \text{ m}$, lebar puncak $1.0 \text{ m}$, kemiringan $1:1$. Luas Penampang Timbunan ($A_{timbunan}$): $B_{puncak} \cdot H_{timbunan} + z \cdot H_{timbunan}^2 + (2 \cdot z \cdot H_{timbunan} \cdot H_{timbunan})$ (jika dua sisi) $A_{timbunan} = (1.0 \text{ m} \times 0.5 \text{ m}) + (1 \times (0.5 \text{ m})^2) \times 2 \text{ sisi} = (0.5 + 0.25) \times 2 = 1.5 \text{ m}^2$ (ini untuk satu sisi) Jika dua sisi, maka $1.5 \text{ m}^2 \times 2 = 3.0 \text{ m}^2$ Volume Timbunan: $1.5 \text{ m}^2 \times 700 \text{ m} = 1.050 \text{ m}^3$ (untuk satu sisi saja) Jika ada timbunan di kedua sisi, Volume: $2.100 \text{ m}^3$ Pembuangan Tanah Sisa Galian: Volume galian $1.050 \text{ m}^3$. Asumsi $100\%$ dibuang atau dipindahkan. Volume: $1.050 \text{ m}^3$ 3.3. Pekerjaan Lining Saluran Menggunakan "POTONGAN MELINTANG" dan "DESAIN GALIAN". Asumsi lining pasangan batu 1:3. Lining Saluran (Pasangan Batu 1:3): Dimensi saluran rencana (dari "DESAIN GALIAN"): Lebar dasar saluran ($B_{saluran}$): $0.5 \text{ m}$ Tinggi saluran ($H_{saluran}$): Asumsi $1.0 \text{ m}$ (sesuai rata-rata galian) Kemiringan talud (z): $1:1$ Tebal lining ($t_{lining}$): Asumsi $0.20 \text{ m}$ Perhitungan luas penampang basah lining: Panjang sisi miring talud ($L_{talud}$): $\sqrt{H_{saluran}^2 + (z \cdot H_{saluran})^2} = \sqrt{1^2 + (1 \cdot 1)^2} = \sqrt{2} \approx 1.41 \text{ m}$ Keliling basah lining ($K_{lining}$): $B_{saluran} + 2 \cdot L_{talud} = 0.5 \text{ m} + 2 \times 1.41 \text{ m} = 0.5 + 2.82 = 3.32 \text{ m}$ Luas penampang lining: $K_{lining} \times t_{lining} = 3.32 \text{ m} \times 0.20 \text{ m} = 0.664 \text{ m}^2$ Volume Lining: $0.664 \text{ m}^2 \times 700 \text{ m} = 464.8 \text{ m}^3$ 3.4. Pekerjaan Bangunan Pelengkap (Bangunan Bagi STA 0+245) Berdasarkan "BANGUNAN BAGI STA 0+245" denah dan potongan. Galian Pondasi Bangunan: Asumsi dimensi pondasi: Panjang $4 \text{ m}$, Lebar $2 \text{ m}$, Kedalaman $1.5 \text{ m}$. Volume: $4 \text{ m} \times 2 \text{ m} \times 1.5 \text{ m} = 12 \text{ m}^3$ Beton K-225 (Struktur Bangunan Bagi): Plat Lantai/Dasar: Asumsi $4 \text{ m} \times 2 \text{ m} \times 0.20 \text{ m}$ (tebal) $= 1.6 \text{ m}^3$ Dinding Penyekat/Pengatur: Asumsi $2 \text{ bh}$ dinding, masing-masing $2 \text{ m} (\text{P}) \times 1.5 \text{ m} (\text{T}) \times 0.20 \text{ m} (\text{L}) = 0.6 \text{ m}^3 \times 2 = 1.2 \text{ m}^3$ Dinding Samping/Kepala: Asumsi $2 \text{ bh}$ dinding, masing-masing $2 \text{ m} (\text{P}) \times 2 \text{ m} (\text{T}) \times 0.20 \text{ m} (\text{L}) = 0.8 \text{ m}^3 \times 2 = 1.6 \text{ m}^3$ Total Beton: $1.6 + 1.2 + 1.6 = 4.4 \text{ m}^3$ Pembesian (Beton Bertulang): Asumsi $80 \text{ kg/m}^3$ untuk struktur beton. Volume Pembesian: $4.4 \text{ m}^3 \times 80 \text{ kg/m}^3 = 352 \text{ kg}$ Pintu Air Baja: Terlihat ada 2 bukaan pada bangunan bagi. Volume: $2 \text{ unit}$ 4. Rekapitulasi Volume & RAB No. Uraian Pekerjaan Satuan Volume Harga Satuan (Rp) Jumlah Harga (Rp) A. Pekerjaan Persiapan A.1 Pembersihan Lokasi m² 3.500 10.000 35.000.000 A.2 Pengukuran & Pemasangan Bowplank m 700 15.000 10.500.000 A.3 Mobilisasi & Demobilisasi Ls 1 15.000.000 15.000.000 Sub Total A 60.500.000 B. Pekerjaan Tanah B.1 Galian Tanah Saluran m³ 1.050 35.000 36.750.000 B.2 Timbunan Tanah Pilihan m³ 2.100 75.000 157.500.000 B.3 Pembuangan Tanah Sisa Galian m³ 1.050 25.000 26.250.000 Sub Total B 220.500.000 C. Pekerjaan Lining Saluran C.1 Pasangan Batu 1:3 (Lining) m³ 464.8 350.000 162.680.000 Sub Total C 162.680.000 D. Pekerjaan Bangunan Bagi (STA 0+245) D.1 Galian Pondasi Bangunan m³ 12 35.000 420.000 D.2 Beton K-225 m³ 4.4 1.200.000 5.280.000 D.3 Pembesian kg 352 18.000 6.336.000 D.4 Pintu Air Baja unit 2 5.000.000 10.000.000 Sub Total D 22.036.000 TOTAL BIAYA LANGSUNG (A+B+C+D) 465.716.000 Biaya Tak Terduga (Contingency) 5% 23.285.800 PPN 11% 53.790.148 TOTAL RAB PROYEK 542.791.948 5. Catatan Penting RAB ini bersifat estimasi dan sangat bergantung pada asumsi yang digunakan. Perhitungan volume galian dan timbunan harus dilakukan per segmen STA dan menggunakan metode rata-rata luas penampang untuk akurasi yang lebih tinggi, bukan rata-rata tinggi galian secara keseluruhan. Detail penulangan (diameter, jumlah, panjang) untuk pembesian harus dihitung dari gambar detail struktur. Harga satuan harus diperbarui sesuai survei harga pasar dan AHSP yang berlaku. Item pekerjaan lain seperti pasangan batu kosong, plesteran, pekerjaan drainase, dll., mungkin juga diperlukan tergantung detail proyek.
